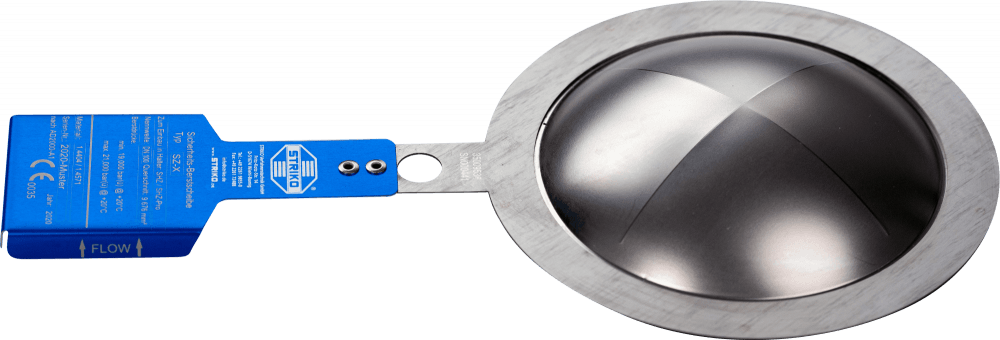

Disques de rupture convexes double sécurité SZ-X

Les disques de rupture de la série SZ-X sont convexes avec une prédécoupe en forme de croix. Associés à une monture STRIKO SHZ ou SHZ Pro, ces disques de rupture répondent aux plus hautes exigences d'étanchéité. L'utilisation la plus courante se trouve dans les processus ayant des pressions moyennes à élevées ou avec des fluides volatils. En raison de leur éclatement sans fragmentation, ils peuvent être facilement combinés avec une soupape de sécurité.

Domaines d’application : installations avec des gaz, des liquides ou des fluides multiphasiques. En raison de faibles tolérances à l'éclatement jusqu'à ±5% et une plage de fonctionnement jusqu'à 90%, les disques de rupture de la série SZ-X sécurisent les installations avec de fortes charges permanentes. Le SZ-X se caractérise également par la propriété "Fail-Safe" : en cas de montage à l'envers, le disque éclatera toujours en dessous de sa valeur de rupture.

Avantages :

• Très faible taux de fuite (étanchéité métallique avec monture SHZ ou SHZ Pro)
• Utilisation en amont d'une soupape
• Sans fragmentation
• Moyennes et hautes pressions : de 4 à 120 bar (selon les applications)
• Disponible dans des matériaux spéciaux tels que Hastelloy®ou Inconel®
• Température d'utilisation jusqu'à 480°C (selon les applications)
• Plage d’utilisation : jusqu’à 90% de la valeur de rupture
• Tolérance de rupture ±5% (selon les applications)
