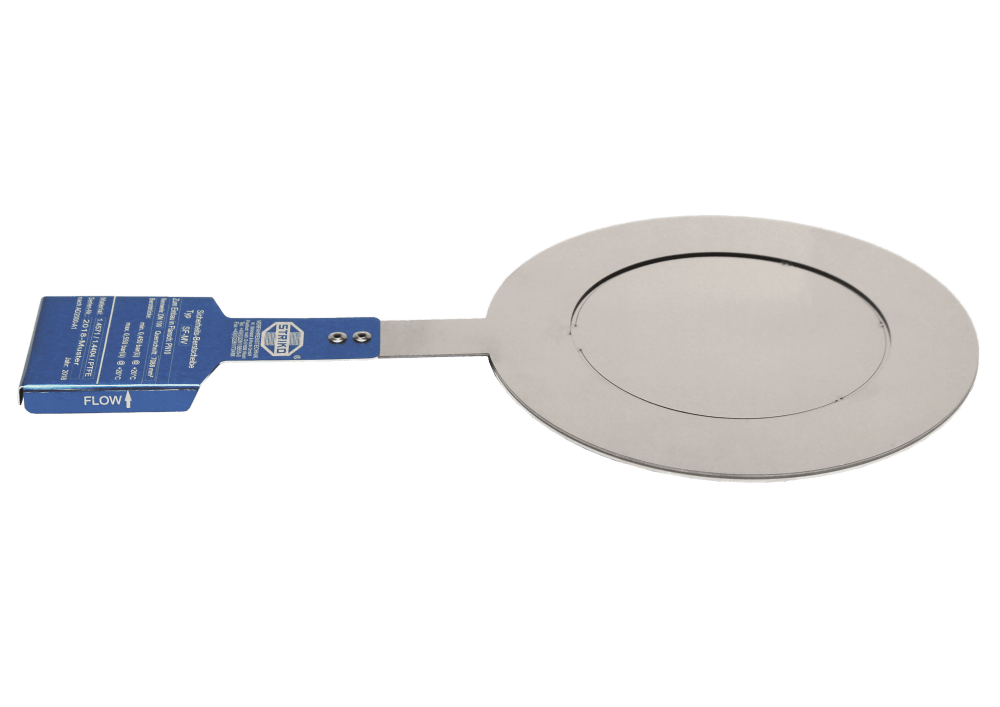

Disque de rupture résistant au vide SF-MV

Le  disque  de  rupture  SF-MV  complète  la  série  SF-M en intégrant un support pour la résistance au vide. Le support sécurise le disque de rupture en l'empêchant d'éclater dans la mauvaise direction. Comme le SF-M, le SF-MV peut être directement installé entre brides ainsi que dans la monture SHF ou SHF Pro.

Domaines d'application : installations utilisant des gaz, des liquides ou des fluides multiphasiques. Grâce au support intégré, le SF-MV est idéal pour les applications avec du vide ou avec des contre-pressions élevées.

Les SF-MV peuvent être adaptés individuellement à votre application et sont conçus pour des pressions d'éclatement faibles ou élevées. Les pressions d'éclatement les plus faibles sont possibles à partir de 35 mbar.

Les dimensions du DN 15 au DN 200 avec une large plage de températures démontrent la polyvalence de la série SF-MV. Pour les tailles nominales à partir du DN 250, les disques de la gamme SF-MV reçoivent également un support permanent (PVS ou PÜS) pour une protection contre les utilisations dans le mauvais sens. En fonction des contraintes de votre application, l'installation du SF-MV est possible dans les milieux corrosifs avec le bon choix de matériaux.

Avantages :

• Montage entre brides ou avec une monture adaptée
• Solution économique pour des applications polyvalentes
• Faible fragmentation
• Utilisation idéale avec du vide ou des contre-pressions élevées (la valeur de la contrepression dépendra de la valeur de la pression de rupture déterminée)
• Pression d'éclatement faible possible à partir de 35 mbar
• Design plat
• Disponible dans des matériaux spéciaux comme Hastelloy®, Inconel® ou tantale.
• Utilisation possible jusqu'à une température de 480°C (selon les applications)
• Plage d'utilisation jusqu'à 80% de la valeur de rupture (selon les applications)
• Dimensions: du DN15 au DN200
